近幾年來，汾酒集團為了更快適應白酒市場的發展，以轉型跨越為目標，確立并堅定實踐汾酒戰略新思維，用三年時間再造了兩個“新汾酒”，提前三年實現了“十二五”規劃的100億元銷售目標。汾酒集團在汾酒老生產廠區北側規劃建設了全新的保健酒園區項目，占地面積1100畝，建筑面積37萬平方米，總投資預計24億元人民幣。園區規劃年產6萬噸商品竹葉青保健酒和6萬噸商品汾酒，建成后是目前國內酒類行業最大的生產園區。其中，新建成的包材成品物流中心實現了多項技術突破和創新應用，以高度自動化、智能化、精準化成為酒類行業的典型案例。

　　項目概況

　　汾酒包材成品物流中心項目投資1.03億元，2014年2月初全面開工建設， 2015年7月基本完工交付使用。該項目作為整個園區的主要生產配套設施，主要包括包材倉儲、輸送、配送系統和成品碼垛、倉儲、輸送系統兩大系統，實現自動化的包材立庫存放、生產線供給，汾酒成品箱機器人碼盤、成品托盤入庫、存放、發貨和所有包材、成品信息管理追溯等功能。

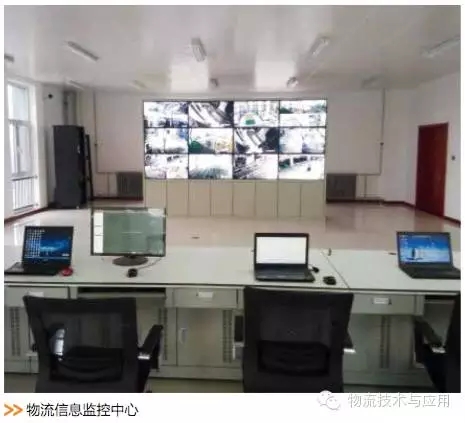

　　整個項目由包材入庫輸送系統、貨架系統、堆垛機系統、包材抽檢系統、包材出庫輸送系統、包材自動配貨輸送系統、成品箱式輸送系統、成品機器人碼垛系統、成品入庫輸送系統、成品貨架系統、成品堆垛機系統、成品出庫輸送系統、WCS控制系統、WMS管理系統、網絡通訊系統、視頻實時輸送監控系統組成。包材與成品系統的倉儲、輸送線直接與車間生產線配套連接，從產品生產線開始的空瓶、瓶蓋供給，中間內盒、隔墊、外箱配送以及包裝完成后成品箱輸送對接碼垛、入庫、存儲、出庫、發貨，全程實現了自動信息交接、工件自動輸送。除了必要的人工工位外，實現了真正意義上的無人化運行、自動化輸送、智能化調度、精確化管理、遠程實時監控。

　　該項目主要物流設備包括：6臺機器人組成的碼垛系統；24臺堆垛機；各類輸送設備約2000臺，總輸送長度約3600米。庫區儲存量共48176個貨位。包材物流倉儲輸送系統入庫總能力525托盤/小時，成品物流碼垛倉儲輸送系統機器人碼垛能力96000瓶/小時，約12000箱/小時；出入庫總能力506托盤/小時。

　　物流作業流程

　　一包材物流倉儲輸送及配送系統物流流程

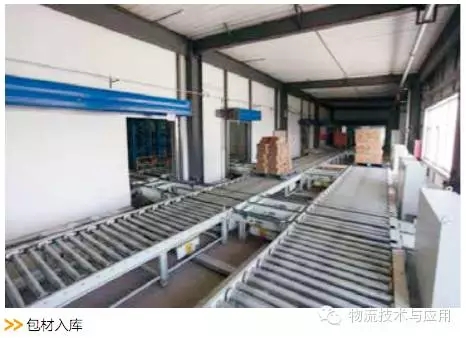

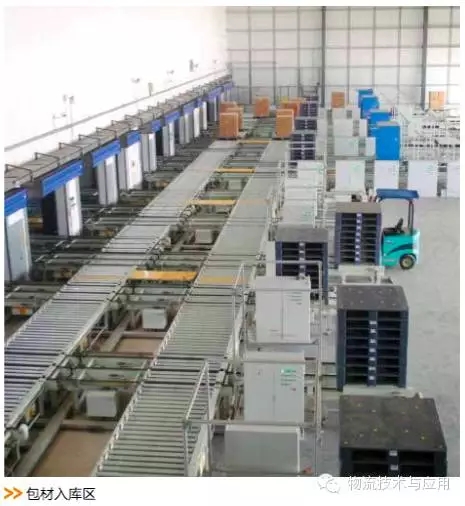

　　1包材入庫流程

　　包材入庫分兩個區域：伸縮皮帶輸送區和叉車搬運區。

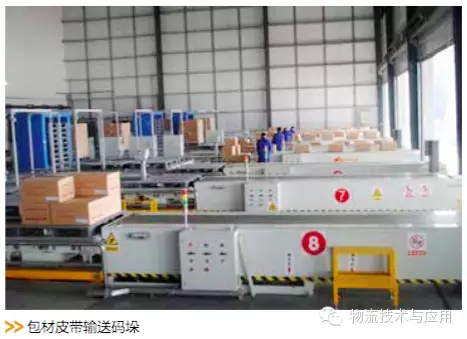

　　伸縮皮帶輸送區：包材車輛進行登記賬票后，WMS系統根據碼頭使用情況自動分配車輛停車位，并在允許入庫時自動叫號指揮車輛?？看a頭；在倉庫管理人員核對登記后，啟動伸縮皮帶輸送機伸入車廂內部，裝卸人員將包材放到伸縮皮帶輸送機上，經計數后包材送達碼垛位置由人工碼垛；碼垛人員根據情況調節升降臺高度，保證搬運包材快捷輕便。當系統計數器記錄數量與碼垛完成托盤貨物數量一致時，系統自動與托盤綁定，并通過倉庫管理和控制系統自動入庫，放置在系統分配的位置。

　　叉車搬運區：包材庫管理人員核對登記后，包材碼垛人員將包材碼放到空托盤上；倉庫管理人員核對包材數量，通過手持終端將包材信息與托盤綁定。綁定完成后，包材由叉車司機放置到入庫輸送機上，包材管理系統將自動識別托盤信息，并將托盤輸送至系統分配位置。

　　2包材抽檢流程

　　包材抽檢區設置在包材庫一層尾端。包材經外觀初檢合格后入庫，再由質檢部進行抽檢。質檢部工作人員按抽檢比例或訂盤抽檢，并由倉庫管理員根據需求將目標托盤輸送到出庫輸送機口，出口上方LED顯示屏將顯示相關信息以便確認。抽檢人員直接取貨或由叉車司機將抽檢托盤放置到指定位置，檢驗完成后的托盤在相關人員共同確認數量和其他信息后，系統將剩余包材返庫。

　　3包材出庫配送流程

　　包材出庫區：位于包材庫末端三層鋼結構平臺以及車間過廊上，主要功能是將包材輸送至包材配送區，并在需要時越過包材配送區直接將包材配送至生產線。

　　生產部門提前一天將生產計劃下達倉庫管理部門，WMS系統生成每條生產線的配送任務。在生產線啟動前，包材配送區根據生產計劃將包材按設定好的配比提前向配送區輸送相應的包材進行備貨。生產時，系統將按成裝工藝流程核對包材需求量并實時補充包材至出庫站臺，作業人員叉取包材托盤后，系統自動登記出貨信息。當配送系統中的包材因不合格或其他原因?qū)е聰?shù)量不能滿足生產時，包材出庫系統將直接從對應的出庫位置取出包材并越過配送區輸送到包材出庫站臺的位置。

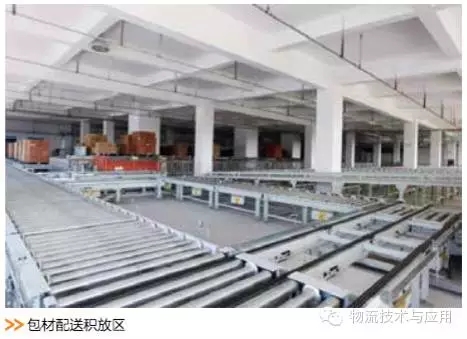

　　包材配送區：位于包裝車間三層，分為外箱、內盒類配送區和瓶子、瓶蓋配送區兩部分。外箱、內盒類配送區由系統進行管理，根據生產需求，對各生產線包材按需求比例配送，每條生產線的貨位為定口下線，保證沒有誤操作，且出口有LED顯示屏供管理人員確認品種以及數量等信息。

　　4包材返庫（合格品）和退庫（不合格品）流程

　　當成裝車間的包材需要返庫或退庫時，倉庫管理員與成裝車間共同對回庫包材品種、數量進行確認，并通過手持終端錄入系統。返庫包材在三層通過空托盤回庫流程返回自動立體倉庫，二層在線包材通過貨梯送到三層后返回立體倉庫。退庫的包材在包材抽檢端執行出庫作業后，進行相應后期處理。

　　5包材缺量補充流程

　　當暫存區預定配送量包材不能滿足生產計劃時，配送系統將提前提示出庫管理員，辦理手續后執行包材出庫補充，可通過包材出庫系統直接配送至出庫站臺位置。

　　二成品物流碼垛倉儲輸送系統物流流程

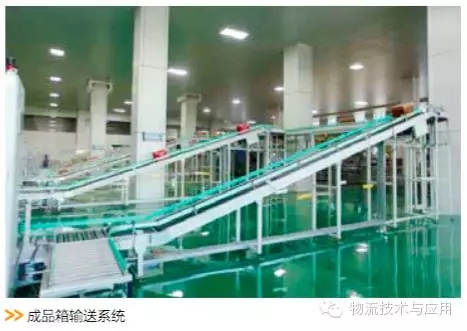

　　1成品箱輸送流程

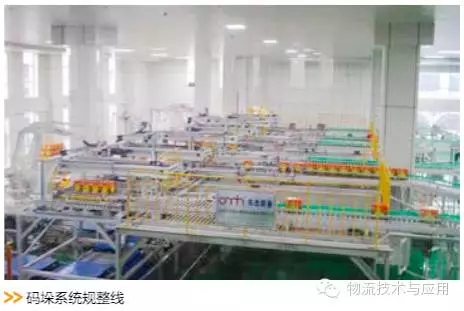

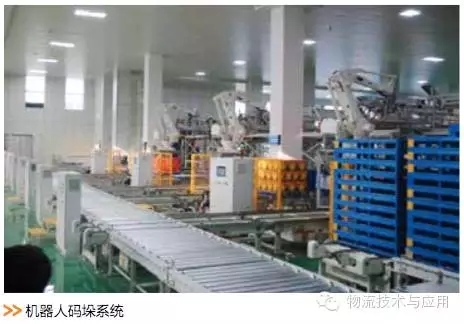

　　生產任務系統每天將生產任務信息通過接口傳送給WMS系統。在生產線封箱機完成封箱后，汾酒成品箱經過條碼掃描、抽檢剔除或條碼掃描失敗剔除，掃碼合格成品箱經過箱輸送線運送至排箱線計數。機器人碼垛系統根據WMS系統傳送的垛型信息，按垛型要求排箱規整后將成品箱碼放到托盤上，并將成品箱信息與托盤碼綁定；完成成品箱托盤碼垛流程后，WMS系統自動分配托盤在成品庫區的存放位置。

　　2空托盤供應流程

　　當成品生產線開始生產前，WMS系統提前將部分空托盤垛從立庫調出備用，經拆盤機拆垛后，將空托盤分配到指定碼垛位置，保證空托盤及時供應。

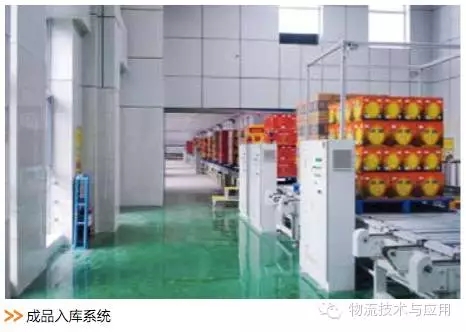

　　3成品托盤輸送流程

　　碼垛完成的汾酒成品托盤入庫前，在輸送過程中經尺寸檢測，外形尺寸合格的成品托盤直接輸送至庫前的輸送機位置，輸送機與堆垛機共同作業將整托盤汾酒成品輸送到系統指定存放位置。外形尺寸不合格成品托盤送到人工循環整理工位進行人工整理，再次外形檢測合格后方可進行入庫輸送，不合格的進行循環整理直至合格。

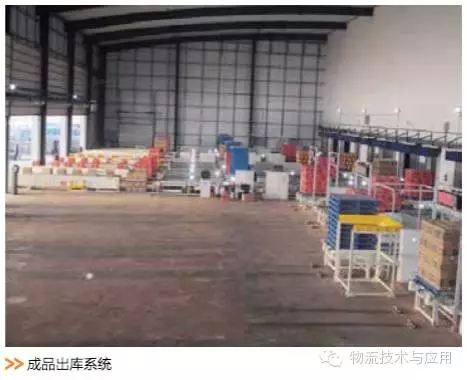

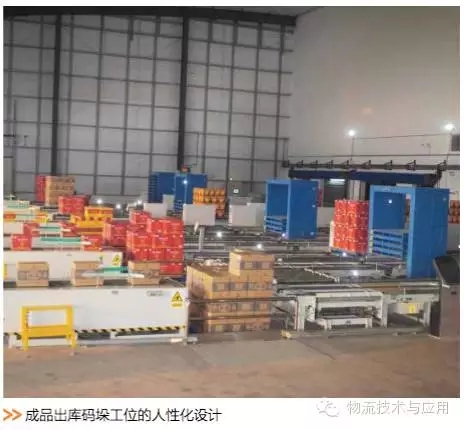

　　4成品出庫輸送流程

　　貨運司機到廠后提交提貨單，WMS系統將出庫任務與車輛綁定，并分配出庫碼頭，司機根據休息室的LED屏顯示的叫號信息到對應的出庫碼頭等待裝貨。成品出庫輸送系統分兩個區域：伸縮皮帶輸送區和叉車搬運區。

　　伸縮皮帶輸送區：根據出庫計劃，WMS系統自動生成出庫作業工單，經管理人員核對后系統開始執行，控制調度系統對訂單中產品開始按照先進先出原則將需要出庫的汾酒成品托盤送到拆垛工位。拆垛人員將汾酒成品箱從托盤上一箱一箱搬到皮帶輸送機上，單個成品箱送到卡車內由裝車人員搬下碼好。伸縮皮帶輸送機上的箱計數器的數量傳入系統，當WMS系統與托盤信息核對相符，托盤信息解除，貨物信息將與提貨單綁定；不符時報警提示。

　　叉車搬運區：成品庫管理人員核對出庫訂單后，在管理系統上執行出庫操作，系統根據訂單將需要出庫的汾酒成品托盤送到叉車出庫站臺上；叉車司機按LED顯示屏的出庫信息，由倉庫管理人員通過手持終端對出庫成品箱與系統信息進行核對，信息一致時解除貨物信息再將其與提貨單綁定。由叉車司機將汾酒成品托盤從出庫輸送機上取下，放置到出庫口位置或直接駛?cè)肟ㄜ?chē)車廂內部，裝車工作人員將汾酒成品箱在車廂內部碼垛整齊?？胀斜P(pán)人工碼垛返庫。

　　技術突破與應用創新

　　為了力頂汾酒公司做到提高產能、降低成本、減少損耗、精確管理，實現其整體規劃目標，山西東杰智能物流裝備股份有限公司（簡稱“東杰智能”）作為系統集成商，須提供高效、節能、智能化、人性化的物流設備及控制管理系統。在整個項目的調研、規劃、設計過程中，東杰智能對物流設備的選型、結構、性能進行了全新優化，取得很大成果，其中多項技術、應用取得重大突破和創新，達到國內乃至國際領先水平。

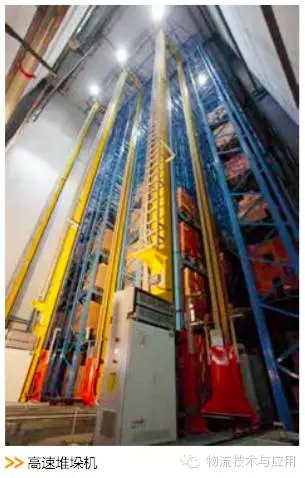

　　一重型高速堆垛機的突破與創新

　　本項目重型高速堆垛機水平輸送速度突破行業內通常速度160/min，達到180m/min，處于國際同類型產品領先水平。堆垛機高度為25.2m，在目前國內同行產品中為最高高度。

　　為了保證設備在加大速度、提高節拍的同時保證整體穩定性，東杰智能采用雙立柱堆垛機，保證主體運行的強度；在堆垛機頂部增加上橫梁防搖擺裝置，保證設備啟動、停止時最大限度減小由于上下同步所產生的搖擺現象和系統故障報警，有助于實現堆垛機高速定位和穩定運行。

　　1堆垛機控制方式采用雙閉環控制。

　　堆垛機水平電機采用雙閉環調速系統，內環控制速度，外環控制位置，運用運動控制卡，通過PID（比例、微分、積分）計算，使用速度反饋和位置定位，來實現堆垛機X軸和Y軸方向的快速啟動和快速停止；雙閉環控制設計消除了低速區，使設備動態響應快、抗干擾能力強，縮短了循環時間，定位更準確、定位時間縮短為原來的一半。

　　2堆垛機載貨臺增加橫梁探測校正報警功能

　　由于本項目貨架區距離長、高度大，為了減小由于地基變形、貨架承載、橫梁意外變形等其他原因造成的系統故障，提高堆垛機性能的穩定性、減少安全隱患，本項目中在堆垛機載貨臺上增加橫梁探測校正功能，使在堆垛機的運行過程中，系統會根據每次的探測情況對各個貨位的橫梁高度進行數據更新調整，并在超過設定的極限范圍時進行報警提示，供維保人員進行檢查排除可能的故障。

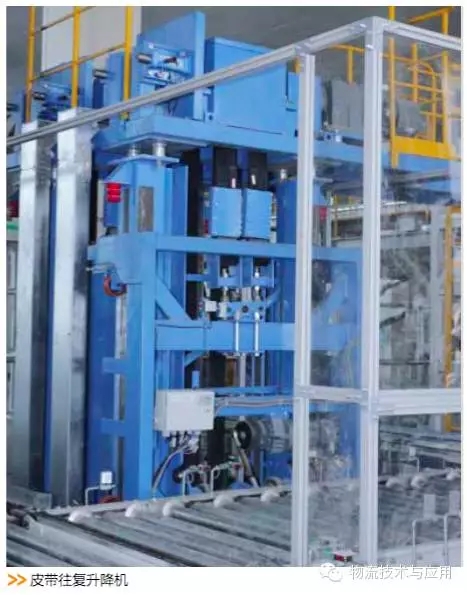

　　二皮帶升降機的高效率、低噪音、少維護

　　本項目使用皮帶升降機取代鏈?zhǔn)缴禉C(jī)，升降機的運行速度可以從30m/min提升到70m/min，在噪音減小的情況下極大提高了輸送能力。其次，皮帶傳動相比鏈?zhǔn)絺鲃?dòng)不用對皮帶進行潤滑，減少了由于潤滑維護帶來的成本，也減少油污污染。

　　三無動力重力積放輥筒線與輸送線完美融合

　　本項目包材配送區采用無動力重力積放輥筒線，并通過雙工位貨叉帶舉升穿梭車來實現與輸送線的自動轉接的完美融合。其特點如下：能耗降低為零，極大節約了能源；由于沒有傳動裝置、電控系統較少，因此維修成本小，噪音低且使用壽命長。

　　四各種包材在立體倉庫的自動化儲存、配送的創新應用

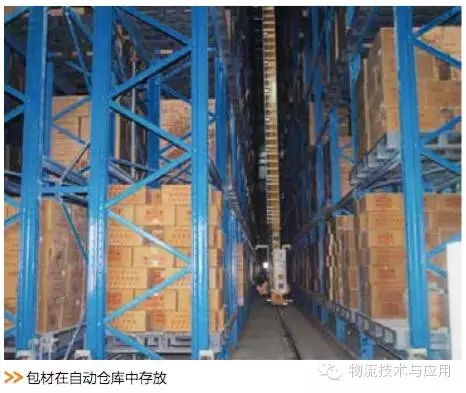

　　以前由于包材多樣且散亂，不利于采用自動化立體倉庫存放，因此基本沒有用自動化立體倉庫儲存包裝材料的案例。東杰智能根據客戶需求，進行充分調研、實驗后，不僅用立體倉庫進行包裝材料的存放和管理，而且還實現了包裝材料的生產線自動配送功能，這是行業內一次重大突破，也取得了很好的應用效果。

　　五庫前區人工碼垛方式新應用

　　傳統的自動化立體倉庫庫前區，全部由人工將貨位搬起到高處在托盤上進行碼垛，人員的勞動強度非常大。本項目考慮出入庫節拍達到每小時約300托盤，節拍高、數量大，因此在碼垛工位設計了伸縮皮帶輸送機+舉升臺的形式，實現貨到人拆碼垛方式。散件通過皮帶自動輸送到所需工位，由工作人員直接碼放，減少了人員移動距離。拆碼垛時，隨著托盤所載貨物高度的變化，碼垛人員可調節托盤高度，減少在搬運過程中的彎腰幅度。這種方式不僅能提高崗位工作人員的效率，還降低了工作勞動強度。

　　六伸縮鏈?zhǔn)捷斔蜋C(jī)的應用

　　根據白酒類產品消防防護規范的要求，各個消防分區需要雙層卷簾消防門進行隔離，保證至少2小時的耐火要求。這對不同區域間的設備連續輸送提出很高要求，必須保證平穩順利輸送，還需保證失火時卷簾門能順利閉合嚴實。因此東杰智能公司精心設計了全新的伸縮鏈?zhǔn)捷斔蜋C(jī)來滿足系統要求。在日常應用中設備為伸出狀態，與相鄰設備連接，保證托盤平穩輸送；消防報警時，根據報警信號，在15秒內清空設備上貨物并順利收回設備，空出卷簾門關閉空間，不影響卷簾門的消防性能。

　　七自動控制系統更高效、安全、快捷、開放

　　從控制的角度看，該自動化立體庫的控制點種類繁多、布局分散、空間跨度大且實時性要求較高?；谏鲜隹刂埔?，東杰智能采用了新一代基于工業以太網技術的自動化總線標準PRFINET作為整個項目的自動控制核心，實現了檢測和驅動級（L0級）、基礎自動化級（L1級）和過程優化級（L2級）三級控制網絡的全覆蓋。PRFINET基于以太網，具有以太網的星型、樹形、總線型等網絡的拓?fù)浣Y(jié)構，能實現更為優化的網絡布局，且便于管理和維護。工廠數據管理級（L3級）和過程優化級（L2級）通過工業以太網來實現。

　　先進的自動控制系統提升了整個項目的信息化管理水平，其特點與作用如下：

　　1完善的生產信息跟蹤

　　完善的信息化管理是工廠自動化程度的直接體現，而信息管理的前提就是信息的跟蹤。在汾酒項目的自動化立體庫中，從成品酒包裝材料入庫開始，一直到成品酒出庫，控制系統都會自動記錄、更新以及傳遞相應信息代碼。同時在自動化立體庫中還采用了射頻識別（RFID）技術，通過對承載信息的RFID標簽的讀寫操作，代替了傳統的條碼紙的方式，免維護且數據不會丟失。通過信息跟蹤，可以實現每瓶酒的生產日期、批次以及其包裝紙盒、瓶子、瓶蓋的信息追溯。

　　2最優化的控制效果

　?。?）更高效：通過采用速度、位置雙閉環、加裝高速定位卡和PN網絡通信控制卡，堆垛機的水平運行速度可以達到180m/min，垂直運行速度可以達到40~60m/min；穿梭車的水平運行速度可以達到120m/min。通過優化的網絡結構和PRFINET良好的實時性，箱式輸送線可以實現每小時8000瓶的輸送速度并實現成品酒的信息綁定。

　?。?）更安全：整個控制系統中除了常規的聯鎖保護外，還配置了幾十套安全門鎖，便于維護人員處理特殊情況。此外，在程序中增加了對PN網絡中斷時的處理，進一步避免了因?yàn)榫W(wǎng)絡異常造成的誤動作。在數據管理方面配置了UPS不間斷電源和針對主PLC上CPU模塊的電池故障提醒，避免特殊時間數據丟失，保證了生產數據的完整性。

　?。?）更便捷：在整個控制系統中采用了SNTP/NTP 協議做時間同步，便于維護工程師快速比對和分析問題。采用中控室的工控機做服務器，其他的工控機、管理型交換機、無線AP和客戶端、各PLC站CPU模塊作為客戶機來訪問，并根據服務器的時間來及時更新系統時間，這樣可以將整個系統中的時間同步，分析問題時更為便捷。

　?。?）更開放：PROFINET是基于實時工業以太網的現場總線，其物理媒介就是以太網。市場上基于以太網的產品開發種類越來越多，價格也越來越低，這就對以后控制系統的擴展提供了更廣闊的空間和更廉價的成本，具備了更好的延伸空間。

　　目前，汾酒包材、成品物流中心項目已經順利投入使用，高效率、高性能、高穩定性的物流系統為汾酒集團擴大產能、加快發展提供了有力支撐。
