客戶行業: 物流行業

客戶全稱: 某物流有限公司

項目全稱: 某物流IT基礎架構(數據中心部分)整體解決方案

合作伙伴: 廣州市天朝達電腦有限公司

總分銷商: 神州數碼(中國)有限公司

客戶面臨挑戰

• 企業數據安全: 企業曾經試過一臺X3650m3在raid5的環境下由于兩個硬盤損壞以致數據丟失的情況;

• 企業設備安全: 企業現有應用都是單機運行，設備出現故障應用就要停下來，嚴重影響公司運作;

• 企業系統安全(包括: 操作系統、應用系統): 企業系統沒進行有效保護，沒進行數據安全建設，如果數據被泄漏、修改或刪除，會給公司帶來災難后果;

• 設備運維與管理: 設備處于IDC中心托管，之前監控不到位導致?lián)p壞兩個硬盤;

• 企業IT規劃: 企業沒進行有效的IT規劃，基本是上一個應用買一個設備，導致資源浪費。

客戶困惑

• 企業處于發展階段，近期需要上線多個系統，如何平衡資源需求與資金投入;

• 企業人員配置，如何實現設備的簡單、智能運維，簡化運維人員。如何配置合適企業本身IT技術能力的方案，降低人力資源成本;

• 如果使用信息化新技術，保證企業信息化建設跟上社會發展潮流，不會很快被淘汰。

• 客戶需要

• 保證數據安全，實現數據雙寫，避免因?yàn)橐粋€(gè)設備故障導致數據丟失;

• 實現系統的高可用，保證不會單一因?yàn)樵O(shè)備故障、系統故障影響到公司的業務，實現24小時業務高可用;

• 設備整合，設備統一管理與監控，實現IDC中心的遠程管理;

• 盡量使用原有未過保修期的設備，保護前期投入。

方案優勢

• 通過IBM Storwize V5000虛擬化功能實現客戶業務數據同步雙寫，保證數據安全;

• IBM Storwize V5000數據中端存儲，功能強大，主要運行企業業務應用滿足客戶三年內業務發展的需求: V3500屬于低端存儲，具備高性價比，用于企業數據備份;

• 通過VMware整合企業資源，隨需擴展，保護投資: vCenter Server實時監控設備狀態，實現故障的迅速響應;

• 實現數據庫的高可用集群，保護企業的應用: 通過定期備份與歸檔，實現企業過程數據保護，避免數據被修改或刪除;

• 構建全冗余環境，實現無單點故障的企業IT基礎架構。

方案基礎架構

方案描述

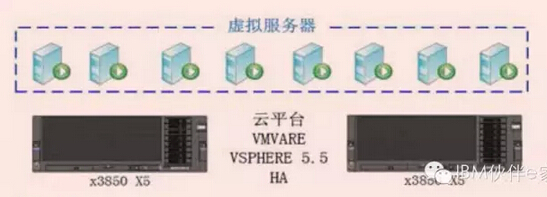

1. 虛擬化資源池

建立高可用的虛擬化資源池，實現虛擬機自動故障切換。

兩臺X3850X5作為服務器資源中心，配置兩個Intel E7-4820CPU、128G內存。通過搭建VMWARE虛擬化平臺，建立VMWARE HA高性能集群，保證運行的虛擬機實現故障切換。

2. 提高管理效率

利用虛擬化管理平臺的功能有效管理企業應用服務，通過克隆、模版等手段實現操作系統平臺的快速恢復。

vCenter Server具有統一的管理功能，除了有效調度X3850X5資源外它還能實時監控資源池設備的硬件情況。貴公司工程師只需監控vCenter Server的狀態就能了解設備信息，方便故障的快速處理與IDC遠程維護。

3. 數據安全建設

建立統一的數據存放空間、建立無單點故障的SAN (區域存儲網絡)環存儲高可用

使用企業級V5000磁盤存儲系統，通過V5000虛擬化管理功能，管理V3500備份存儲。通過V5000卷鏡像功能實現關鍵數據兩存儲雙寫(同時存儲到兩臺設備中)，有效保護關鍵數據安全。結構如下;

V3500用于數據備份存儲，其中一部分通過SAN直接映射到數據庫系統，實現數據庫數據快速備份: 另一部分通過文件服務器、ftp服務器備份企業業務數據。

4. 業務應用安全

數據庫系統:

MSSQL數據庫通過搭建微軟MSCS集群以及MSSQL集群實現故障自動切換，保證不因?yàn)閱我惶摂M機系統故障影響我的應用服務。

ORACLE我們可以通過搭建Linux+Oracle+RAC集群環境，實現數據庫高可用。

業務系統:

應用系統我們通過多虛擬機IP地址映射方式，實現冗余與負載均衡。

方案配置

硬件: X3850X5*2，V5000*1，V3500*1，B24*2

軟件: VMware vSphere esxi5.5, vCenter Server 5.5, WINDOWS2008R2，Linux 5.8，MSSQL2008R2,ORACLE 11G
