博洋控股集團前身永豐布廠，創立于1958年，并于90年代初，作為紡織產業改革的示范企業進行改制，成立博洋集團。經過十余年的發展，已成長為目前擁有數十億元資產、16000多名員工，涉足家紡、服裝兩大產業以及房產、商業、金融、產業投資四大項目，控股旗下30余家企業的綜合型集團公司。2014年6月，德馬（Damon）為博洋物流配送中心提供的高效率垂直搬運系統在博洋嘉興物流配送中心竣工并投入使用。該系統為中心實現了垂直方向的自動化托盤輸送與搬運，大大提升了樓層間服飾貨物輸送與搬運的效率。

　　項目概況

　　嘉興物流配送中心，總投資約為4.5億，總占地面積約為300畝土地，總建筑面積約20萬平方米，項目分鋼結構物流區和框架結構生活配套工程，建設工期為二年。嘉興博洋物流有限公司建成后，公司將達到倉儲紡織床品2200萬件，服裝輔料500萬件，成品服裝服飾達4000萬件、服裝飾品500萬件、店鋪標準化道具5萬件規模，具有產品倉儲式訂貨、信息化管理、物流配送以及商業批發、分裝、包裝、貼標、質檢等為主要功能。該中心物流自動化程度高，是當前服飾裝行業具有領先的大型現代化技術和管理的物流倉儲配送中心，該中心將成為唐獅服飾品牌全國1600家門店的最大的物流配送的集散地。

　　合作背景

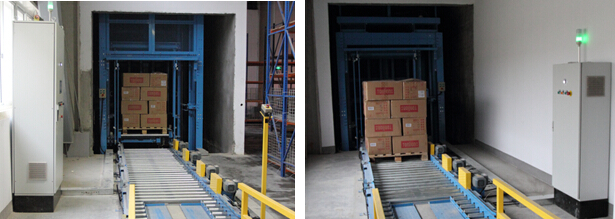

　　                      底樓場景                                                                           二樓場景

　　該物流中心是平庫與樓層庫的建筑結構相結合，在前期規劃中，垂直方向的貨物運輸僅設計了貨梯。但在物流項目實施過過程中，唐獅服飾的物流總監發現貨梯的操作效率較為低下，同時還需要為貨梯在當?shù)刭|(zhì)檢部門為特種設備進行報備和年度檢修工作做備案，一般審報周期較長，這與現代服裝物流的快速反映需求不相匹配。因此，德馬為其設計了在已有貨梯井道配置的建筑基礎上改裝自動化垂直輸送系統的方案，以提高配送中心的貨物流通效率。

　　規劃設計及自動化參數

　　通過對整個物流中心營運需求的詳細了解，德馬技術工程師們?yōu)樘篇{設計了最適合的自動化垂直輸送系統，該系統在保留部分原有的貨梯基礎上，同時在關鍵區域利用原有貨梯井道內加裝了往復式垂直輸送設備。這樣即滿足了高效率自動化垂直搬運需求，同時也保留原有規劃合理的部分，為客戶節約了大量預算。

　　高效的自動化垂直輸送設備配置

　　該系統采用了重型滾筒輸送機（托盤）、三排短輥式滾筒輸送機、往復式提升機、外形尺寸檢測裝置等設備及控制系統一套。

　　1）輸送托盤尺寸：1000WX1200DX1700H,

　　2）載重：不小于600kg

　　3）垂直輸送高度為：7500mm

　　4）垂直輸送提升速度：35米/分鐘

　　5）水平輸送速度：12米/分鐘

　　6）垂直搬運效率：61托/小時。

　　7）垂直輸送設備框體采用碳鋼噴塑，進出口輸送機放在地面，電機側掛，可以實現液壓叉車及多種搬運設備的使用。

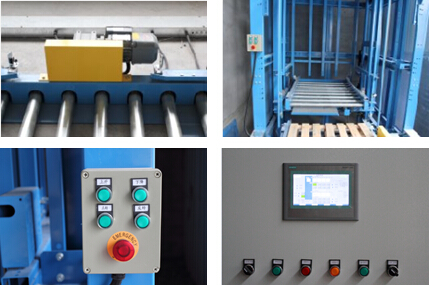

　　8）電機與變頻器采用SEW，空開，光電，PLC，觸摸屏，傳感器采用國際品牌施耐德。

　　9）噪音低于70分貝。

　　自動化垂直輸送系統的三種操作模式

　　1本系統設置三種運行模式：自動、手工、維護模式；

　　2自動運行模式：貨物由輸送線自動進入提升機，升降機自動啟動運行，檢測到二樓輸送線無貨物時，提升機物料自動輸出，到達出貨口。當檢測到二樓輸送線有物料時，提升機等待，直到輸送線貨物被取走，提升機開始輸送物料到出貨口。當輸送進入提升機只有一個或兩個或三個物料時，通過時間判斷，達到等待時間，提升機自動啟動運行。

　　3手工運行模式：當一層或二層選擇為手工模式，選擇為手工操作的輸送線可以運行，提升機需在輸送線是手工模式，提升機才可以手工運行，該模式適合緊急物料輸送。

　　4維護模式：所有控制互鎖失效，通過人工啟動輸送線和提升機，一般用于調試及故障處理使用。

　　5提升機處于自動模式時，若需要貨物從1樓往2樓輸送時，按下一樓操作箱上的1樓→2樓按鈕切換到自動模式下，操作箱上1樓→2樓聲光閃燈以4秒周期閃爍，指示貨物輸送方向即將變更為1樓→2樓。貨物將自動從1樓往2樓輸送，一樓緩沖線自動將貨物輸送上一樓進出口線，自動進入轎箱內重型托盤輸送線，提升機自動將貨物從1樓輸送到2樓。到2樓后，轎箱內重型托盤輸送線自動將貨物輸送出提升機上二樓進出口線，到位后由手動液壓叉車取走貨物；

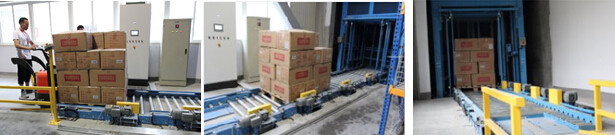

叉車上貨                                               上層進貨                                               底層出貨

　　運行效果

　　博洋物流中心的垂直輸送系統，自竣工投入使用以來，入貨、出貨不斷，系統運行穩定，對配送中心貨物配送的工作效率有了極大的提升。通過增加的自動化垂直搬運與輸送系統，減少了大量的中間搬運環節，大幅降低了廠內物流搬運成本，同時，自動化設備代替了部分貨梯操作人員，降低了人員的勞動強度。隨著唐獅服飾的市場占有率不斷提升，未來博洋物流配送中心二期工程項目中，高效率的自動化物流輸送與搬運系統還將得到更廣泛的使用-。
