按美國API(美國石油學會)/ANSI(美國國家標準學會)/ASTM(美國材料實驗協會)標準標準設計、制造、生產、檢測的閥門叫做美標閥門。適用于Class150LB~Class2500LB的各種管路上。

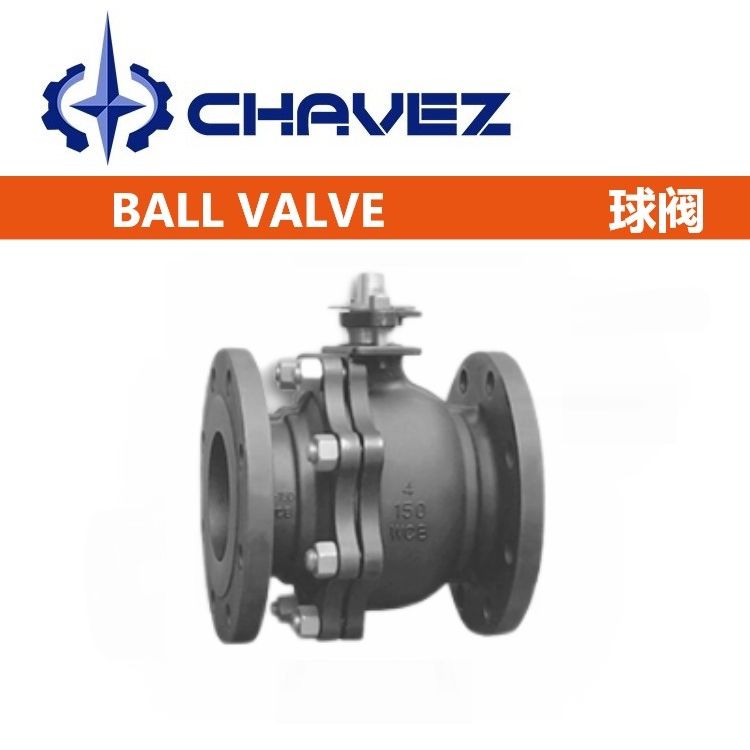

美標法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
| 公稱通徑：1/2"-14" | 閥體材質：鑄鐵 / 鑄鋼 / 不銹鋼 |
| 公稱壓力：150LB / 300LB / 600LB | 閥桿材質：不銹鋼 |
| 適用溫度：-20℃~150℃ | 球芯材質：不銹鋼 |
| 適用介質：水 / 油品 / 氣體 | 閥座材質：PTFE四氟乙烯 / 硬密封 |
| 設計原理：唇式密封技術 | 防火標準：API 6FA；API 607 |
| 設計制造：ASME B 16.34 | 結構長度：ASME B16.10 |
| 法蘭標準：ASME B16.5 | 檢驗試驗：API 598 |
NPS | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 |
壓力 | CLASS 150LB | |||||||||||
