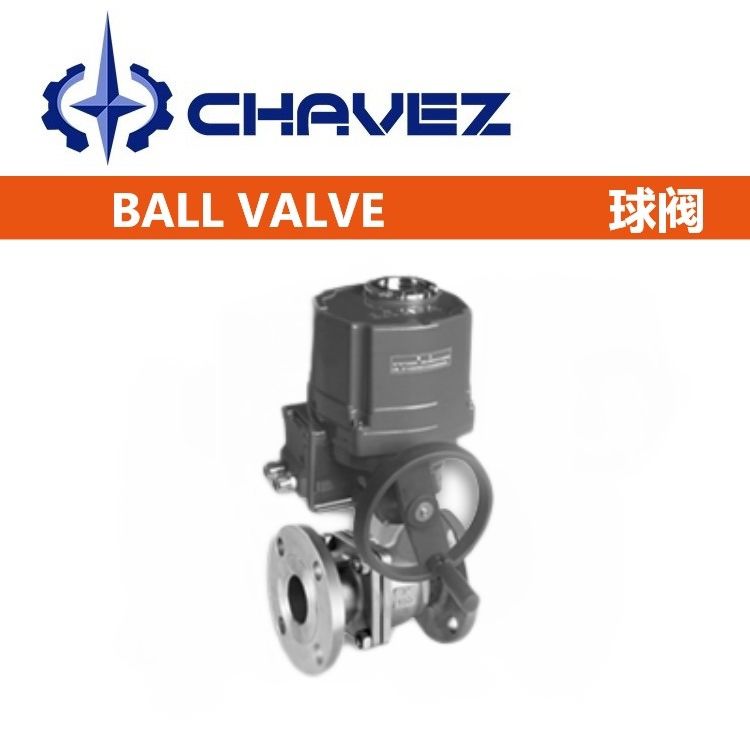

電動防爆球閥是一種球體繞垂直與通道軸旋轉90°的閥門，其由回轉型防爆角行程電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
| 閥體參數 | 執行器參數 |
| 公稱通徑：DN15-DN200(1/2"-8") | 執行器形式：精小型防爆型、QT電子式防爆型 |
| 公稱壓力：1.6Mpa-6.4Mpa | 環境溫度：-25℃~55℃ |
| 適用介質：水、油、氣 | 環境濕度：10~90%RH |
| 適用溫度：-20~250℃ | 電源電壓：110VAC；220VAC；380VAC；50/60Hz |
| 閥體材質：WCB / CF8 / CF8M | 輸入信號：4-20mADC或1~5VDC |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 輸出信號：4-20mADC |
| 球體材質：CF8 / CF8M | 行程：90°~120°/±10° |
| 閥桿材質：SUS304 / SUS316 | 動作時間：7s-120s |
| 填料材質：聚四氟乙烯PTFE | 絕緣電阻：100MΩ(500VDC) |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 防護等級：IP65；IP67；IP68 |
| 法蘭標準：GB/T 9113；ASME B16.10 | 防爆等級：Exd II BT4；Exd II CT6 |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 電機保護：過熱保護器(自動恢復型) |
| 防火標準：API 6FA；API 607；JB/T 6899 | 手動控制：可拆卸扳手/手輪 |
| 檢驗試驗：GB/T 19672；API 598 | 扭矩范圍：7N.m-2000N.m |
①防爆型電動球閥流體阻力小，是所有閥類中流體阻力較小的一種，以AC220V、AC380V或DC24V電源電壓動作力，接受（4-20mA，0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0-90°，就能完成啟閉動作或調節動作。
②全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示，手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
③球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏率的場合。
