一、自力式電控溫度調節閥 產品概述
| ZZWPE自力式電控溫度調節閥，由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成。自力式電控溫度調節閥適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。自力式電控溫度調節閥結構簡單，操作方便，選用溫度范圍廣、響應時間快、密封性能可靠。因而自力式電控溫度調節閥廣泛應用于化工、食品、輕紡、賓館與飯店等部門的熱水供應。自力式電控溫度調節閥具有以下特點： 1、適用范圍廣泛，閥體結構有單座、或套筒兩種型式。 2、有較寬的溫度設定范圍，控制精度高。 3、有超溫過載保護措施，安全可靠。 4、溫度設定方便，運行期間也可連續調節。 | ||

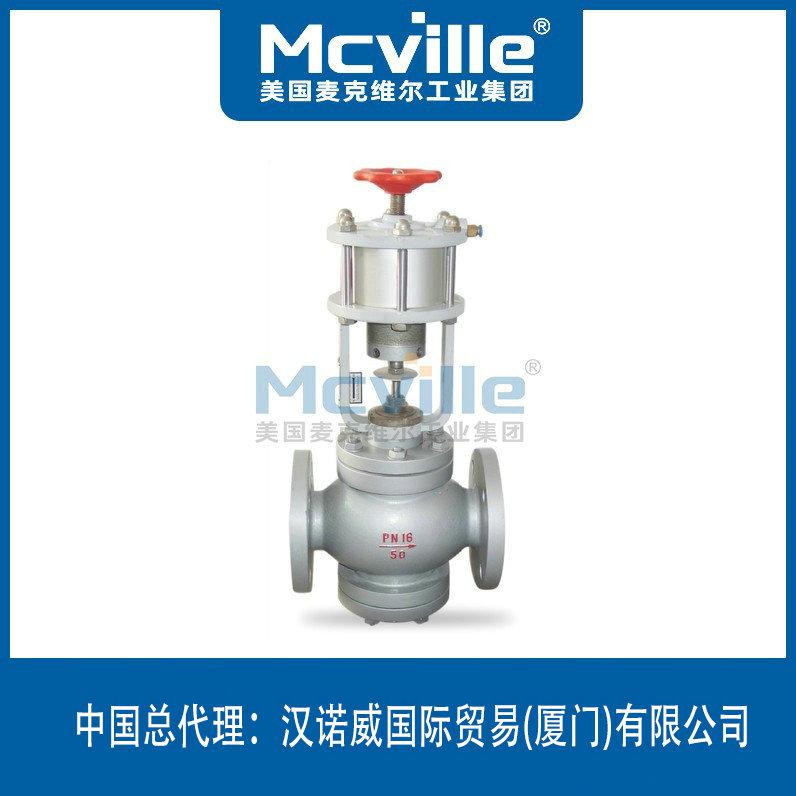

| 自力式電控溫度調節閥 | 自力式電控溫度調節閥 |
二、自力式電控溫度調節閥 工作原理
自力式電控溫度調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理，見附圖示：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。
備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
三、自力式電控溫度調節閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN20～200mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46) |
2、閥內件
| 閥芯形式 | 單座柱塞型閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | PTFE、不銹鋼 (304、304L、316、316L) |
3、執行機構、傳感器、毛細管
| 執行器型號 | 3810系列、PSL系列 |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% | |
| 溫包、毛細管材料 | H62、1Cr18Ni9Ti |
| 毛細管長度 | 3米、5米、10米 |
| 溫度控制范圍 | 0~250℃ |
| 設定值偏差 | ±2℃ |
四、自力式電控溫度調節閥 額定行程與流通能力、泄露標準
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程 | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
| 調節精度(℃) | ± 1 ~ ± 5 | |||||||||||
| 使用介質 | 蒸汽、水、油、氣體 | |||||||||||
| 允許 泄漏量 | 硬密封 | 10 -4 X 閥額定容量 | ||||||||||
| 軟密封 | “ 0 ” | |||||||||||
五、自力式電控溫度調節閥 主要外形圖
| ZZWPE自力式電控溫度調節閥 外形尺寸圖 | ZZWPE自力式電控溫度調節閥 外形尺寸圖 |
六、自力式電控溫度調節閥 主要連接尺寸
| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | CHL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
