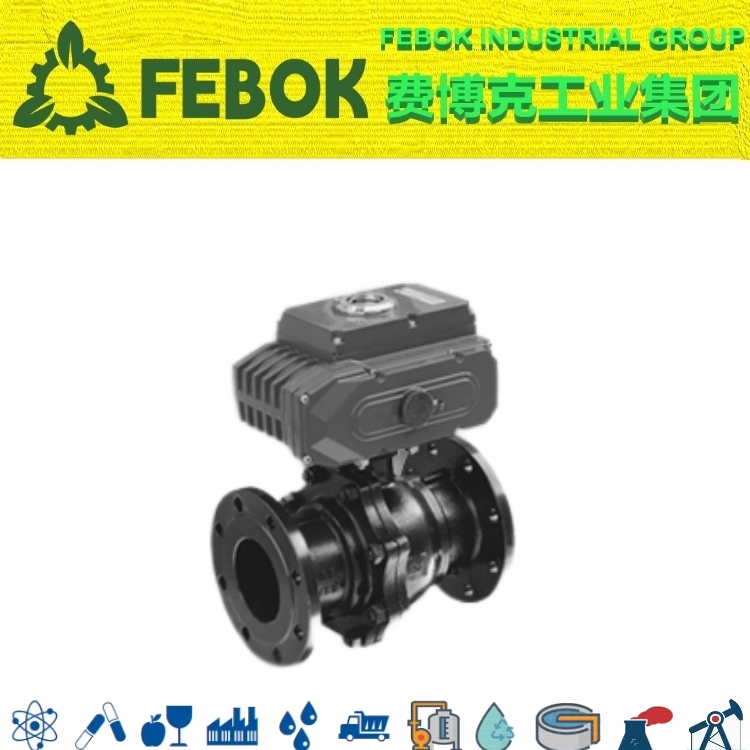

法蘭電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質可以毫無損失的流過。配用高性能執行機構，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還事宜控制污水和含有纖維性雜質的介質，電動閥門廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
法蘭電動球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。電動法蘭球閥可做高平臺設計，采用閥門驅動裝置標準的設計，不需要支架和軸承連接，執行器安裝起來簡單方便。
| 閥體參數 | 執行器參數 |
| 公稱通徑：DN15-DN200(1/2"-8") | 執行器形式：精小型、QT電子式、防爆型 |
| 公稱壓力：1.6Mpa-6.4Mpa | 環境溫度：-25℃~55℃ |
| 適用介質：水、油、氣 | 環境濕度：10~90%RH |
| 適用溫度：-20~250℃ | 電源電壓：110VAC；220VAC；380VAC；50/60Hz |
| 閥體材質：WCB / CF8 / CF8M | 輸入信號：4-20mADC或1~5VDC |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 輸出信號：4-20mADC |
| 球體材質：CF8 / CF8M | 行程：90°~120°/±10° |
| 閥桿材質：SUS304 / SUS316 | 動作時間：7s-120s |
| 填料材質：聚四氟乙烯PTFE | 絕緣電阻：100MΩ(500VDC) |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 防護等級：IP65；IP67；IP68 |
| 法蘭標準：GB/T 9113；ASME B16.10 | 防爆等級：Exd II BT4；Exd II CT6 |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 電機保護：過熱保護器(自動恢復型) |
| 防火標準：API 6FA；API 607；JB/T 6899 | 手動控制：可拆卸扳手/手輪 |
| 檢驗試驗：GB/T 19672；API 598 | 扭矩范圍：7N.m-2000N.m |
1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(HQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。
