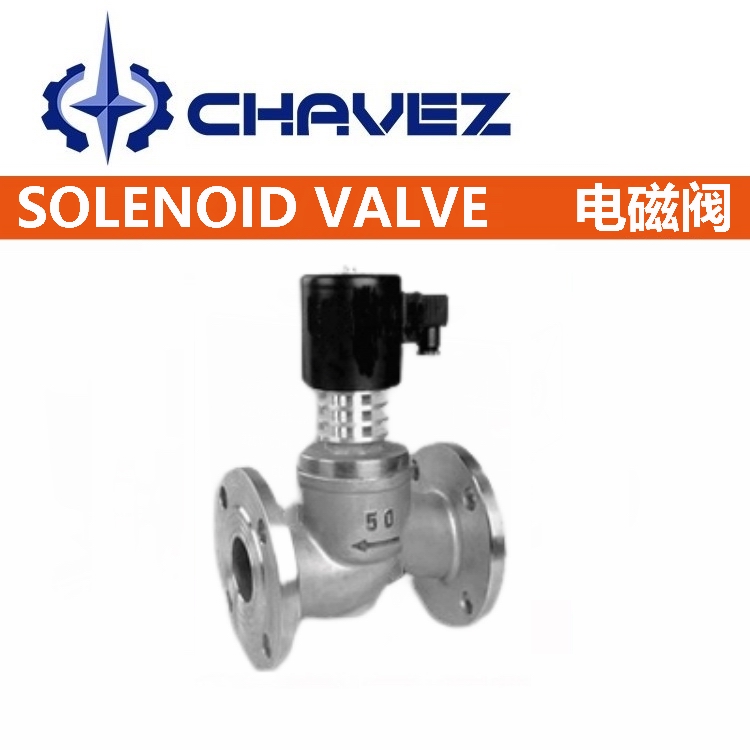

ZCGL高溫電磁閥適用于中高溫?zé)崴?、?dǎo)熱油、高溫蒸汽、飽和蒸汽及過熱蒸汽等管路的自動控制，采用先導閥、散熱器、活塞(主閥)組合形成的結構設計。特殊場合可持續長時間通電，采用全金屬密封，介質流體溫度可達450℃。閥門由引導主閥啟閉的電磁先導閥與控制介質通斷的主閥兩大部分組成，導閥與主閥腔間有孔道相連通。當電磁先導閥通電后，先導閥動作，形成主閥內主管腔間壓差變化，并利用該壓差使主閥開啟，介質流通(此時主腔壓力大背腔壓力)；當電磁先導閥斷電后，先導閥關閉，在主彈簧力作用下，主閥塞復位(此時背腔壓力大于主腔壓力)，大閥關閉，介質不再流通。
| 公稱通徑：DN15-DN300 | 工作原理：分步直動式；先導活塞式 | |
| 公稱壓力：PN 1.0Mpa-1.6Mpa | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | |
| 適用介質：過熱蒸汽；高溫導熱油等 | 密封材質：超強聚四氟乙烯PTFE；金屬合金 | |
| 介質溫度：-20℃~450℃ | 電源電壓：AC220V；DC24V | |
| 環境溫度：-10℃~50℃ | 額定功率：J10；AC50VA；DC48W | |
| 安裝方式：水平安裝，線圈垂直向上 | 防護等級：鐵殼型IP54；隔爆型BT4 IP54；CT5 IP65 | |
| 功能：通電閥開，斷電閥關(常閉)；通電閥關，斷電閥開(常開) | 備注信息：防爆型防爆等級為Ex dⅡ BT4 Gb；Ex dⅡ CT5 Gb | |
| 電氣連接：標準型DIN43650A標準接線盒(M18×1.5)；隔爆型標配G1/2"內螺紋；IP54可自行更換電源線，IP65不可更換 | ||

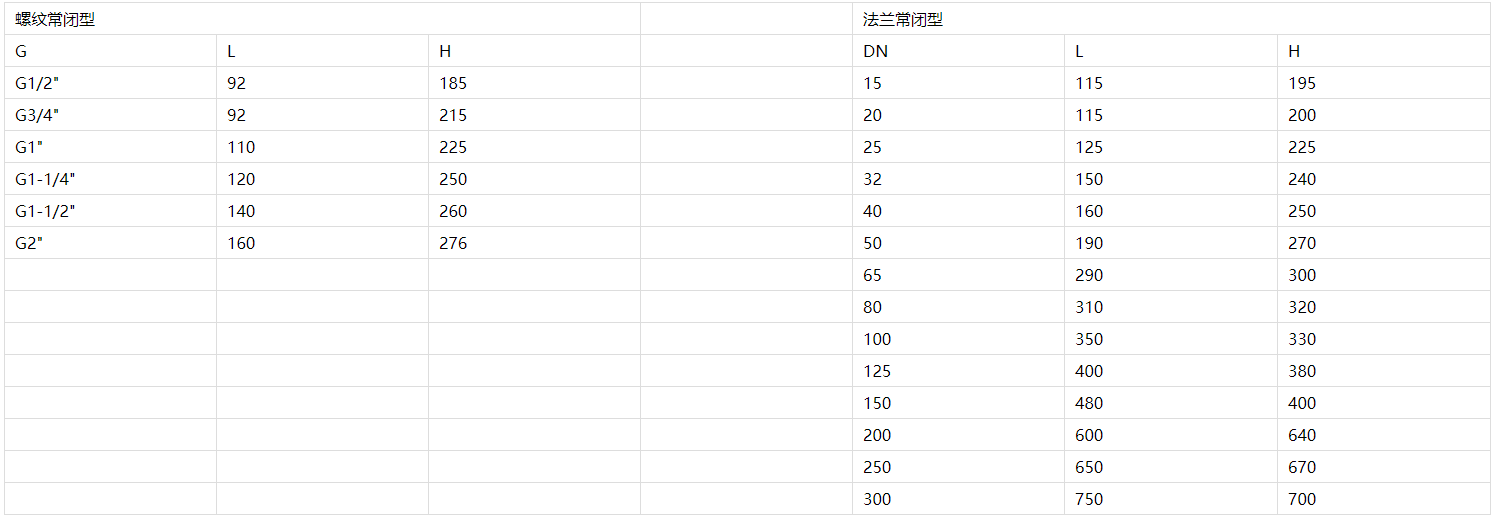

電磁閥的結構原理- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。
