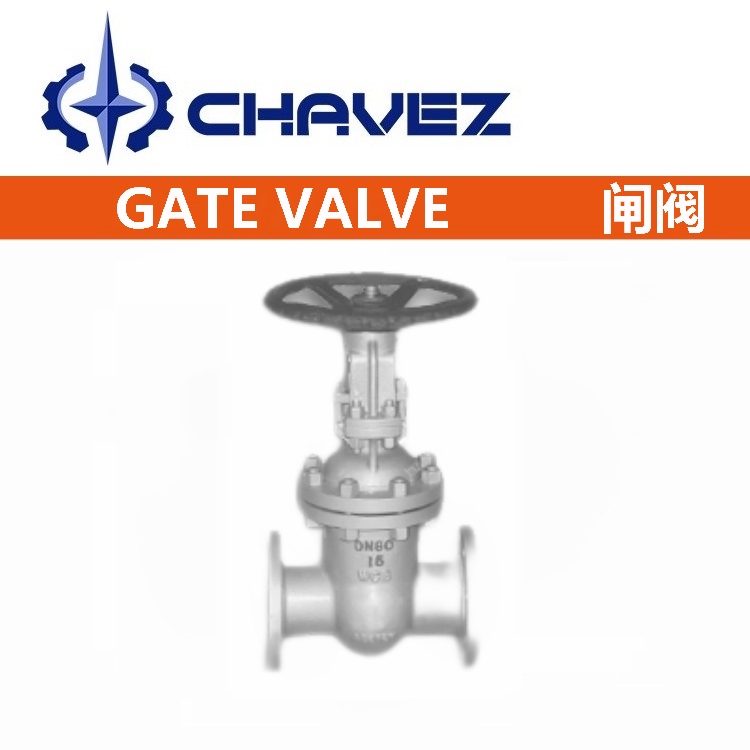

法蘭閘閥是通過手輪轉驅閘板沿通道軸線垂直方向移動切斷或接通介質的閥門，具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用壓力溫度范圍廣，廣泛適用于石油、化工、火力發電廠等油品，水蒸汽管路上接通或截?cái)嘟橘|(zhì)(閘閥不可做節流閥使用)。
| 公稱通徑：DN15-DN1200 | 閥體材質：WCB鑄鋼、碳鋼、鉻鉬鋼 |
| 公稱壓力：PN 1.0Mpa-20Mpa | 閘板材質：WCB鑄鋼、碳鋼、鉻鉬鋼 |
| 適用溫度：-30℃~425℃ | 閥桿材質：不銹鋼 |
| 適用介質：水、油、蒸汽 | 填料材質：柔性石墨 |
| 結構長度：GB/T 12221；GB/T 15188.1 | 設計制造：GB/T 12234 |
| 法蘭標準：GB/T 9113；JB/T 79 | 檢查試驗：GB/T 13927；JB/T 9092 |
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動。閘閥的閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥(暗桿閘閥)。
DN | 15 | 20 |
L | 130 | 150 |
