工作壓力：
DN50-DN100 16bar
DN125-DN200 10bar
DN250-DN400 7bar
DN450-DN550 5bar
DN600-DN700 3bar
DN800-DN900 2bar
DN1000-DN1400 1bar
連接形式：對夾
設計標準：JB/T8691-2013
法蘭標準：GB/T9113.1-2010

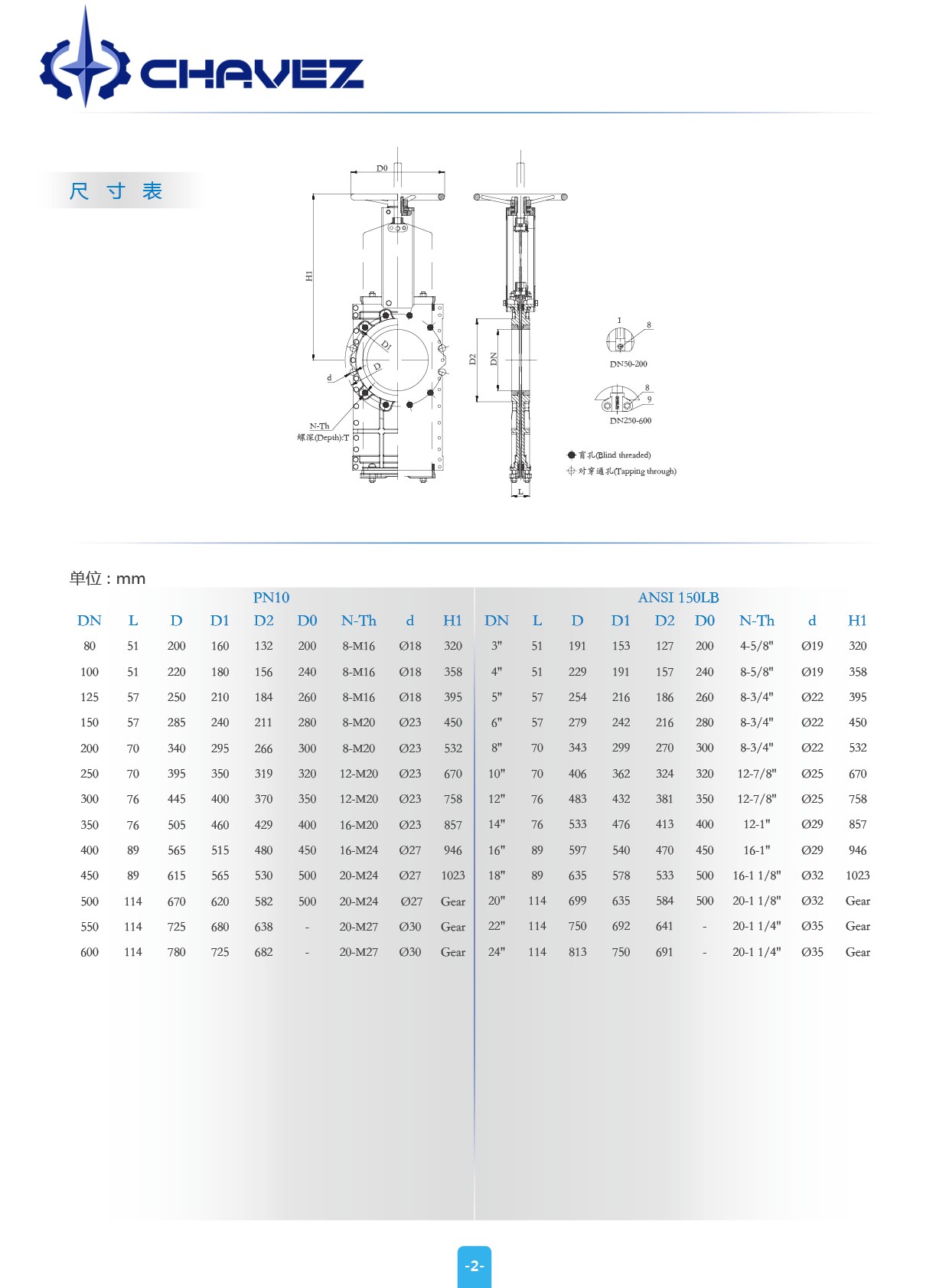

結構長度：GB/T15188.2-94 chart6-7
檢驗標準：GB/T13927-2008
開關形式：手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤
閥體材質：WCB,CF8,CF8M
閘板材質：F55, F53,2205, SS310, SS316L,SS316, SS304
密封材質：NBR, EPDM,PTFE,FKM
填料：芳綸，高水基，四氟，橡膠，石墨
適用介質：適用于泥漿、城市污水處理、糖廠、粉體、造紙、醫藥、 化工、食品等領域

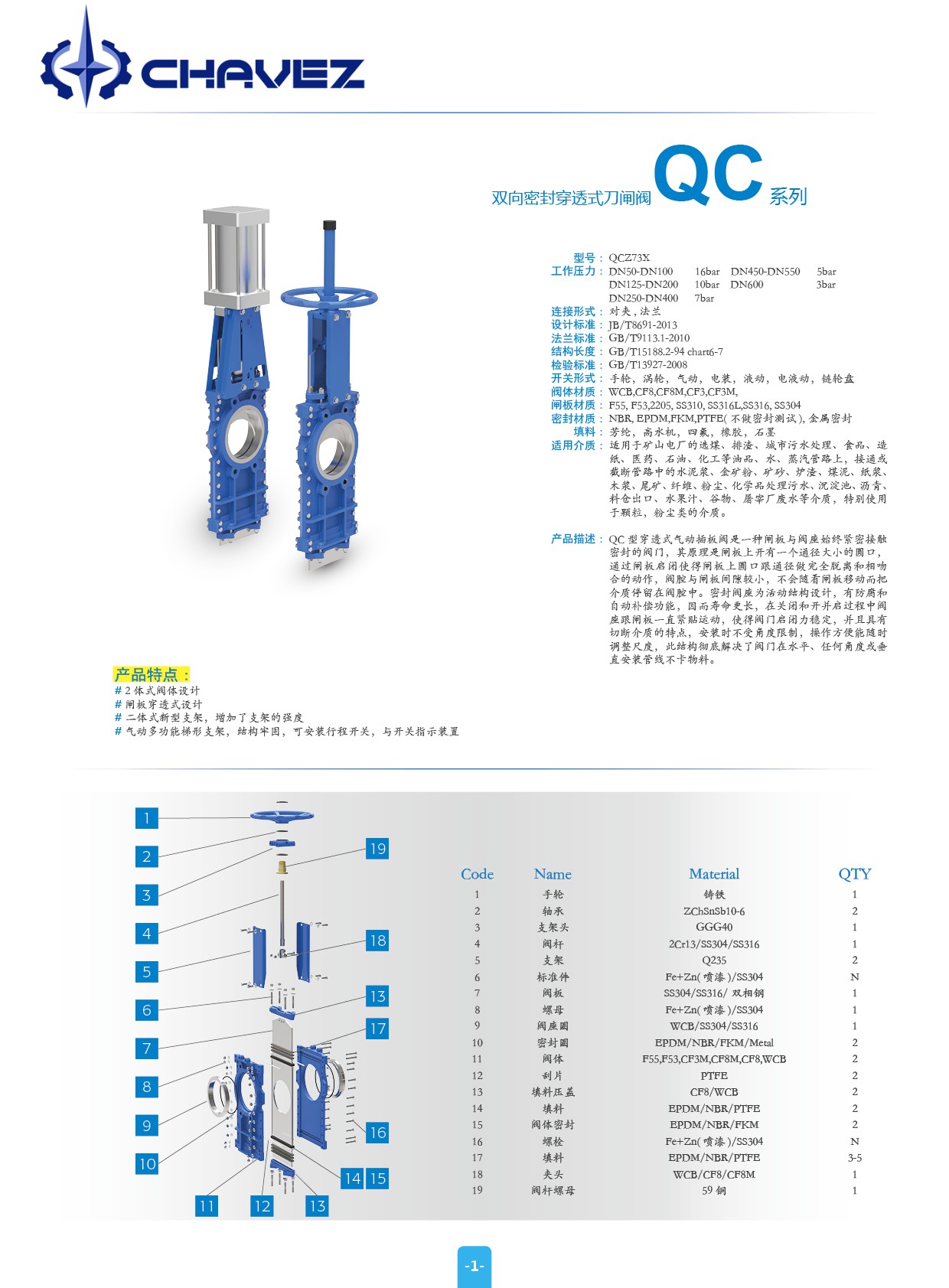

產品描述：QC型穿透式氣動插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作，閥腔與閘板間隙較小，不會隨著閘板移動而把介質停留在閥腔中。密封閥座為活動結構設計，有防腐和自動補償功能，因而壽命更長，在關閉和開并啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質的特點，安裝時不受角度限制，操作方便能隨時調整尺度，此結構徹底解決了閥門在水平、任何角度或垂直安裝管線不卡物料。
產品特點：
1.2體式閥體設計
2.閘板穿透式設計
3.二體式新型支架，增加了支架的強度
4.氣動多功能梯形支架，結構牢固，可安裝行程開關，與開關指示裝置。
