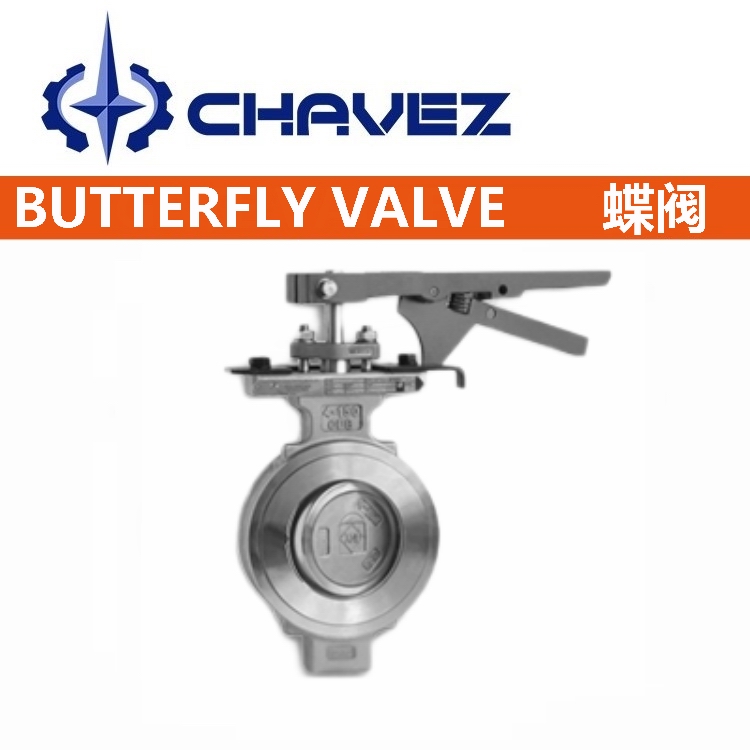

手動雙偏心高性能蝶閥概述說明

GD71H手動高性能蝶閥采用雙偏心結構，使用包括符合NACE要求和抗磨蝕的多種材料。閥門具有可靠的密封性能，廣闊的工況條件，低小的操作扭矩，長久的使用壽命，特殊工況安全防火等性能。廣泛適用于水、氣、油等常用介質和食品、醫藥等工業介質，以及化工領域的腐蝕性介質。

手動雙偏心高性能蝶閥技術參數

手動雙偏心高性能蝶閥性能特點

高性能蝶閥除常規所適應的工況介質外,根據不同的介質選用不同結構材料和特殊處理材料,可用于深冷/蒸汽/氯氣/氧氣/真空/腐蝕等特殊工況。

- 閥軸的固定可靠：閥軸的頂端有防吹出結構，在軸意外斷裂時防止軸的上部移竄出壓蓋。
- 閥座密封材料：S型彈性密封閥座，確保關閉可靠，可自動補償溫度和壓力的變化，以及因長期開關使用而磨損的密封補償。
- 密封等級：ANSI/FCI70-2規定了控制閥的泄漏等級和試驗程序。VI為最低泄漏等級。高性能蝶閥能達到MSS-SP61的無氣泡密封,要高于VI級。
- 自密封結構緊密閉合：采用雙偏心結構，閥門在完全關閉前，閥板與閥座將維持在無接觸狀態，摩擦小、扭矩低。利用閥板和閥環上的液體壓力，使兩者緊密結合，因?yàn)橐后w壓力越高，密閉性能越好；在構造上，兩個方向無論哪一方受力，都可利用液體壓力，使閥板和閥環緊密接合。

- 防火耐火結構：耐火型蝶閥按API607標準進行設計執行，經過火燒試驗。在閥門的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥尾密封圈在高溫下分解或破壞時，能借助金屬輔助內壓自密封結構，起到瞬間密封作用，可有效阻止介質的大量泄漏，控制火災的蔓延和擴大。

手動雙偏心高性能蝶閥額定值

- 閥體額定值：閥體的最大工作壓力和各種材料閥體的試驗壓力示于下面的閥體壓力額定值表中。實際工況使用壓力要根據閥座額定值來決定。
- 閥座額定值：曲線上表示的閥座額定值只對閥座而言，是基于閥門全閉是蝶閥兩端的壓差。這些額定值可作為通用條件下使用指南。依據以往經驗，經過改進和變換其他閥座材料，使用的額定值可更高。對于特殊工況，請咨詢。

手動雙偏心高性能蝶閥扭矩

PS：如需300LB壓力扭矩?cái)?shù)據，請來電咨詢。

手動雙偏心高性能蝶閥流量參數

下表為150LB和300LB的流量系數。Cv值表示壓差為1磅/英寸2(0.07巴),溫度為60℉(15.6℃)時每分鐘流過全開閥門的流量,單位為gal/min。

手動雙偏心高性能蝶閥結構尺寸

手動雙偏心高性能蝶閥安裝使用說明

管道內的高壓會產生強大的作用力，可能把手柄從操作人員手中甩出去。所以2.5"、3"、4"的壓差超過300LB/平方英寸(20.7bar)時，5"、6"和8"壓差超過150LB/平方英寸(10.35bar)時，以及10"和12"壓差超過50LB/平方英寸(3.45bar)時，應用蝸輪傳動、氣動或電動來代替手柄。

行業應用

行業應用

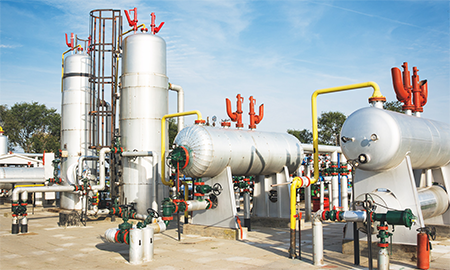

石油天然氣LNG天然氣被采集后，需要通過液化然后便于貯存和運輸，液化天然氣進出口貿易一般采用船運，然后到達接收站，再進行重新氣化。氣化天然氣通過管道輸送到城市管網到各家各戶。天然氣被采集后需要進行一系列的提純，天然氣經預處理，脫出重質烴、硫化物、CO2、水等雜質，再進行常溫降溫-160度，就可液化。所有的氣態和液態提取，運輸，貯存都會使用到閥門，通常低溫截止閥，低溫閘閥，不銹鋼球閥，低溫蝶閥等。

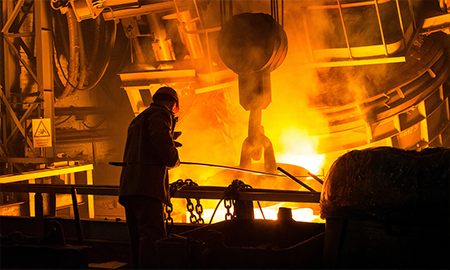

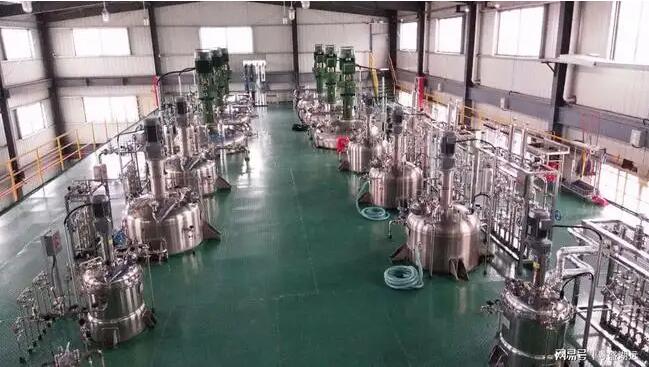

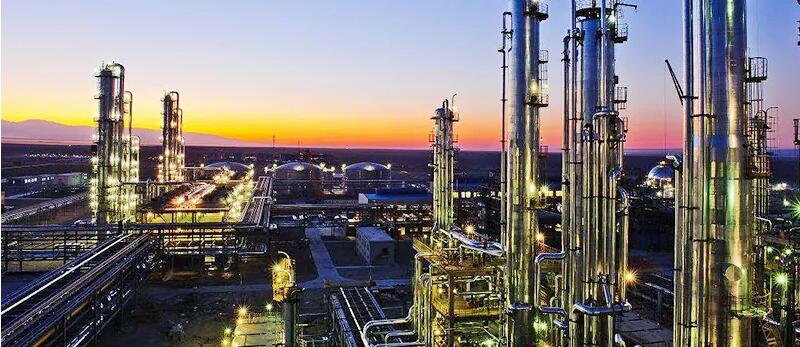

煤化工煤化工是指以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的過程。主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。煤化工主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。在煤化工可利用的生產技術中，煉焦是應用最早的工藝，并且至今仍然是化學工業的重要組成部分。煤氣化生產的合成氣是合成液體燃料、化工原料等多種產品的原料。煤直接液化，即煤高壓加氫液化，可以生產人造石油和化學產品。涉及到的泵閥設備有切斷閥、水封閥、密封閥、安全閥、旋塞閥、疏水閥、閘閥、截止閥、不銹鋼球閥、蝶閥等。醫藥化肥醫藥行業是我國國民經濟的重要組成部分，是傳統產業和現代產業相結合，一、二、三產業為一體的產業。其主要門類包括：化學原料藥及制劑、中藥材、中藥飲片、中成藥、抗生素、生物制品、生化藥品、放射性藥品、醫療器械、衛生材料、制藥機械、藥用包裝材料及醫藥商業。常見的化學制藥工藝如氨基酸藥物、 多肽與蛋白質類藥物、核酸類藥物、酶類藥物、糖類藥物、脂類藥物、維生素及輔酶類藥物、甾類激素藥物及基因工程假單胞桿菌生產干擾素等，常用的制藥設備酸化設備有酸化罐、污泥濃縮器等，反應設備有反應器、蒸餾器等，精制設備有汽提塔、加熱爐等，干燥工藝有混合機、真空干燥機等，泵閥設備有止回閥、電磁閥、閘閥、不銹鋼球閥、安全閥、蝶閥、電動截止閥電動安全閥。冶煉開采礦產開采指對固體（如煤和礦物）、液體（如原油）或氣體（如天然氣）等自然產生的礦物的采掘。包括地下或地上采掘、礦井的運行，以及一般在礦址或礦址附近從事的旨在加工原材料的所有輔助性工作，例如破磨、選礦和處理，均屬本類活動。還包括使原料得以銷售所需的準備工作。但不包括水的蓄集、凈化和分配，以及地質勘查、建筑工程活動，人類獲取重要資源的重要方式。礦石開采工藝常規有破碎、篩選、冶煉、研磨四個過程。涉及到的工藝設備有顎式破碎機、破碎機、布料篩分機、圓筒干燥機、混合機、定量皮帶給料機、集料膠帶機、強力混合機、皮帶電子稱、緩沖槽、輥式篩分機、生球粉碎機、擺動膠帶機、輥式布料機等、泵閘有閘閥、放空閥、水泵、螺桿泵、提升泵、高壓泵、三通閥門、截止閥、蝶閥等輕工業輕工業以農產品為原料的輕工業，是指直接或間接以農產品為基本原料的輕工業。主要包括食品制造、飲料制造、煙草加工、紡織、縫紉、皮革和毛皮制作、造紙以及印刷等工業；以非農產品為原料的輕工業，是指以工業品為原料的輕工業。主要包括文教體育用品、化學藥品制造、合成纖維制造、日用化學制品、日用玻璃制品、日用金屬制品、手工工具制造、醫療器械制造、文化和辦公用機械制造等工業；覆蓋了18個大類行業。泵閘有閘閥、不銹鋼球閥、安全閥、蝶閥等。

環保工程環保工程是指特定為環境保護所做的工程， 是對城市固體、氣體、液體污染的處理。污水和垃圾處理被廣泛應用于建筑、農業,交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域。城市污水處理工藝應根據處理規模、水質特性、受納水體的環境功能及當?shù)氐膶?shí)際情況和要求，經全面技術經濟比較后優選確定?，F(xiàn)代污水處理技術，按處理程度劃分，可分為一級、二級和三級處理。一級處理，主要去除污水中呈懸浮狀態的固體污染物質，物理處理法大部分只能完成一級處理的要求。二級處理，主要去除污水中呈膠體和溶解狀態的有機污染物質(BOD，COD物質)，去除率可達90%以上，使有機污染物達到排放標準。三級處理，進一步處理難降解的有機物、氮和磷等能夠?qū)е滤w富營養化的可溶性無機物等。主要方法有生物脫氮除磷法，混凝沉淀法，砂濾法，活性炭吸附法，離子交換法和電滲分析法等。常見的污水處理技術有不溶態污染物的分離技術、污染物的生物化學轉化技術、污染物的化學轉化技術、溶解態污染物的物理化學分離技術。常用的泵閥有、閘閥、電動閘門、鋼閘門、插板閘門、氣動開關、蝶閥、止回閥、截止閥、疏水閥、放空閥、節流閥、不銹鋼球閥等。

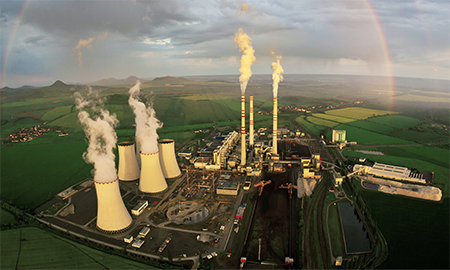

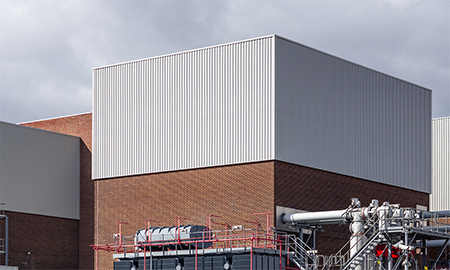

助裝置組成，由燃燒系統（以鍋爐為核心）、汽水系統（主要由各類泵、給水加熱器、凝汽器、管道、水冷壁等組成）、電氣系統（以汽輪發電機、主變壓器等為主）、控制系統等組成。前二者產生高溫高壓蒸汽；電氣系統實現由熱能、機械能到電能的轉變；。水電動力裝置由水輪發電機組、調速器、油壓裝置及其他輔助裝置組成，利用水的位能轉為水輪的機械能，再以機械能推動發電機，而得到電力。核電動力裝置由核反應堆、蒸氣發生器、汽輪發電機組及其他附屬設備組成，核反應堆按引起裂變的中子能量分為熱中子反應堆和快中子反應堆。涉及到的泵閥設備有閘閥、不銹鋼球閥、安全閥、蝶閥等。

水利工程水利工程水資源、城市水務、水務工程、生態水利學、港口海岸及近海工程、農業水利等。大到國家項目南水北調，小到民生飲用，與國家和個人息息相關。水利所到之處，管路先行。泵閥必不可少，水利相關的泵閥設備有軸流水泵、離心泵、真空泵、排污泵、供水泵、水泵、潛水泵、水閘、鑄鐵閘門、平面滑動閘門、排氣閥、減壓閥、蝶閥、弧形鋼閘門、空氣閥、止回閥、不銹鋼球閥、閘閥等。
