諸市鄉混凝土灌注樁基檢測聲測管執行標準

樁基聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁

內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置

方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。

一、螺旋式聲測管材質

螺旋式樁基聲測管以透聲率較大、便于安裝及費用較低為原則。 聲脈沖從發射換能器發出，通過耦合水到達水和聲測管管

壁的界面，再通過管壁到達聲測 管管壁與混凝土的界面，穿過混凝土后又需穿過另一聲測管的兩個界面而到達接收換能器。

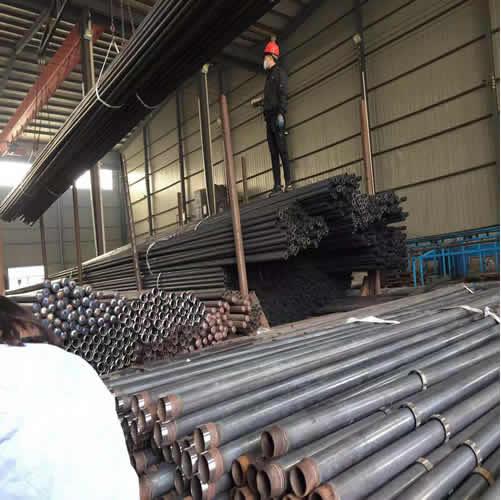

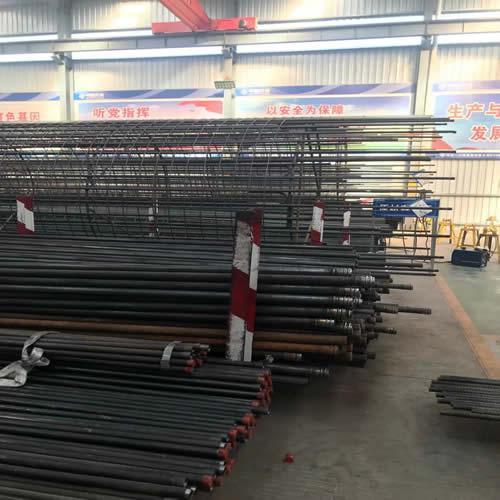

二、樁基聲測管規格

1、鉗壓式式厚壁超聲波聲測管規格標準：50*1.5、50*1.8、50*2.0、50*2.2、50*2.5、50*2.75、50*3.0、50*3.5。

2、套筒式厚壁超聲波聲測管規格標準：54*1.5、54*1.8、54*2.0、54*2.2、54*2.5、54*2.75、54*3.0、54*3.5。??

3、螺旋式厚壁超聲波聲測管規格標準：57*1.5、57*1.8、57*2.0、57*2.2、57*2.5、57*2.75、57*3.0、57*3.5

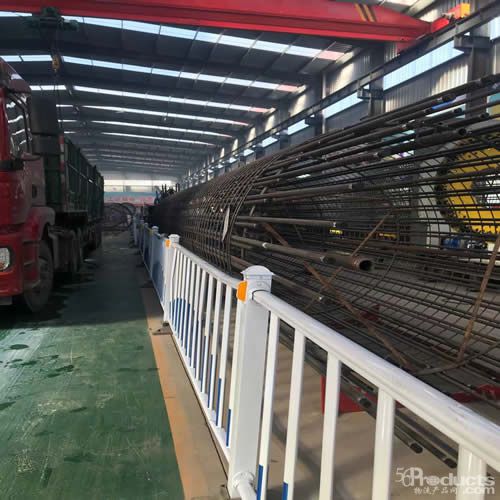

第三、樁基聲測管布置

布置聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。通常有如圖7所示的布置方式，圖中的陰影區為

檢測的控制面積。

一般樁徑小于0.6~1m時，沿直徑布置兩根；樁徑為1~2.5m時，布置3根，呈等邊三角形；樁徑大于2.5m時，布置4根，呈正方

形。
