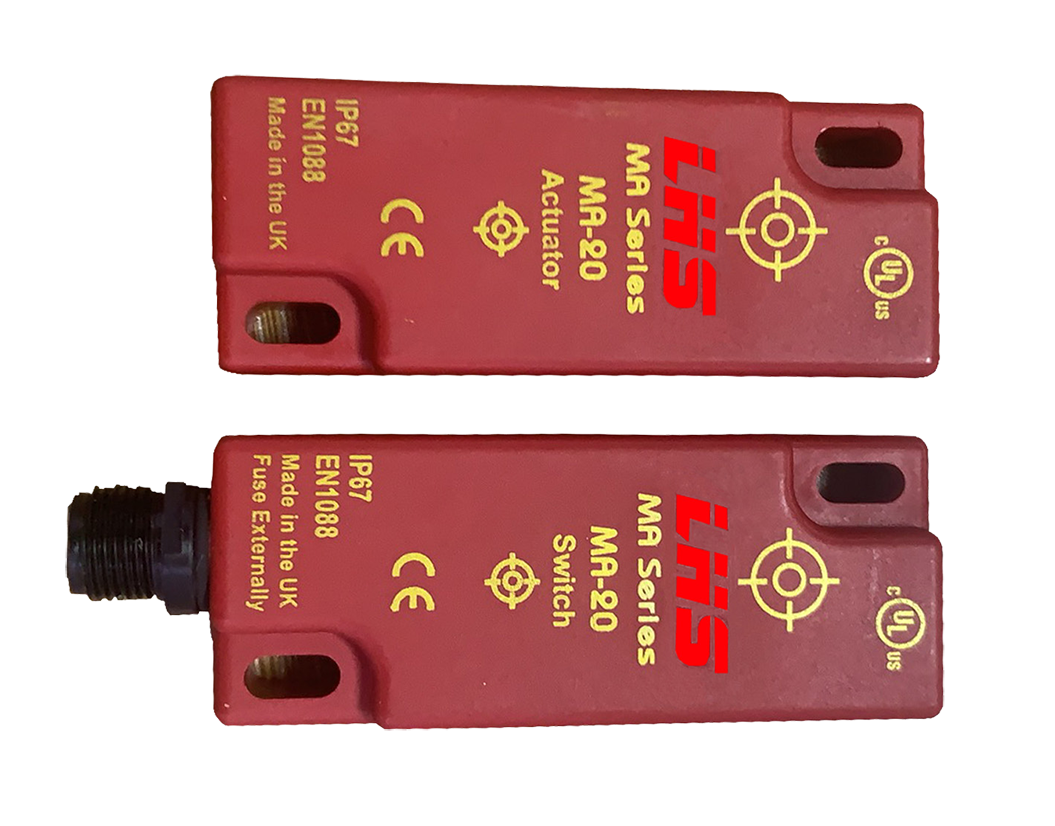

SCR 磁性感應安全開關
Coded Non Contact Switches
 | · 編碼非接觸式安全開關/磁感應開關 |
| 選型大類 |  |
產品大類 | 編碼型 | 磁性型 | RFID型 | 醫藥食品級 |
型號 | SCP | SCR | SWP | SRM-RMC SWM-WMC |
觸點配置 | 2N/C+1N/O | 2N/C+1N/O 2N/C 1NC+1N/O 1N/C | 2N/C+1N/O | 2N/C+1N/O |
說明 | 多種選擇模式 | |||
產品技術說明

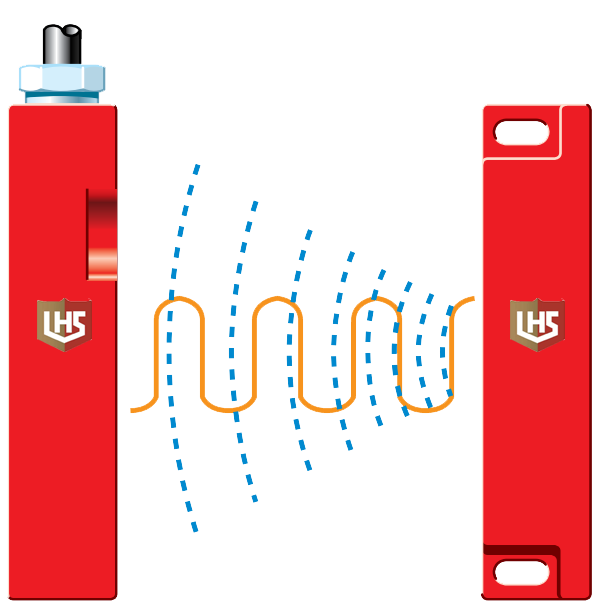

· 磁感應開關 · 4類和Ple至ISO13849-1的保護。 | |
包裝行業 機器人 |  |

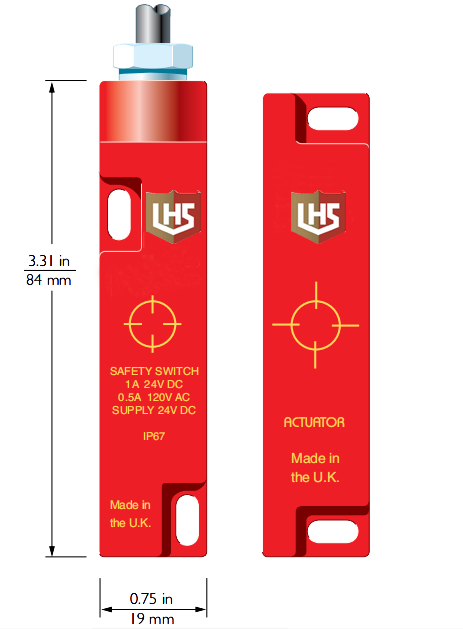

SCR 選型規格
產品型號 | 電流電壓 | 觸點 | 線纜 | 定貨編號 |
SCR-022 | (24 VAC/DC) | 2N/C | 2M | |
SCR-025 | (24 VAC/DC) | 2N/C | 5M | |
SCR-0210 | (24 VAC/DC) | 2N/C | 10M | |
SCR-0221 | (24 VAC/DC) | 2N/C+1N/0 | 2M | |
SCR-0251 | (24 VAC/DC) | 2N/O+1N/C | 5M | |
SCR-0211 | (24 VAC/DC) | 2N/O+1N/C | 10M | |
SCR-012 | (230 VAC) | 1N/C | 2M | |
SCR-015 | (230 VAC) | 1N/C | 5M | |
SCR-0110 | (230 VAC) | 1N/C | 10M | |
SCR-012 | (230 VAC) | 1N/C+1N/O | 2M | |
SCR-015 | (230 VAC) | 1N/C+1N/O | 5M | |
SCR-0110 | (230 VAC) | 1N/C+1N/O | 10M | |
備注 | ||||
標準： | ISO14119 EN60947-5-1EN60204-1 ISO13849-1 EN62061 UL508 |
機械可靠性：B10d | 3.3 x 106在100mA負載下運行ISO13849-1，根據系統架構，最多可達Ple EN62061至SIL3取決于系統架構 |
安全數據 | 每年使用8次/小時/每天24小時/365天全高清2.52 x 10-8 |
MTTFD | （壽命）47年 MTTFD470年 |
安全通道1 NC | 250Vac 2.0A最大額定值 |
安全通道2 NC | 250Vac 2.0A最大額定值 |
安全道通3 | 最大額定值24Vdc 0.2A |
接觸釋放時間 | <2ms |
最小開關電流 | 10Vdc 1mA |
主體材料 | 認證聚酯 |
工作溫度 | -25C+80C |
外殼防護等級 | IP69K（NEMA PW12）IP67（NEMA 6） |
抗沖擊性 | IEC68-2-27 11ms 30g |
抗振性 | IEC68-2-6 10-55Hz 1mm |
電纜類型 | PVC 6芯6mm OD導體0.25mm2 |

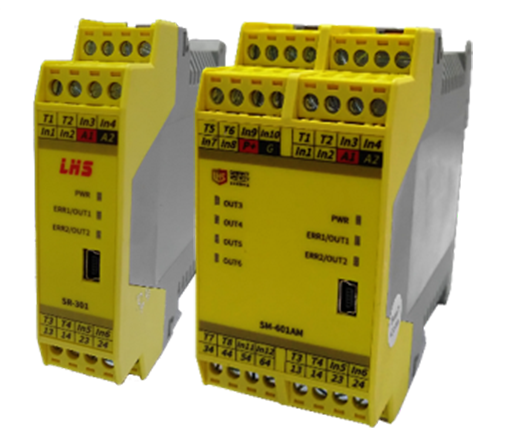

安全回路模塊
 | · 通用型安全回路搭建模塊 |
產品名稱 | 型號 | 安全輸入3CH | 輸出 | 訂貨編號 |
安全繼電器 | SR103系列 | 1組安全產品 | 3N/O+1N/C | 詳見產品資料 |
安全繼電器 | SR301系列 | 3組安全產品 | 2N/O | |
安全控制器 | SM601系列 | 6組安全產品 | 2N/O+4Tr | |
說明 | ||||
