三點測徑規

 一、產品簡介

   三點測徑規量規為80mm-130mm、130mm-230mm、230mm-350mm、350mm-480mm、480mm-750mm，其分刻值為0.02mm，三點測徑規是利用數學邊、角函數理論及游標讀數原理對圓缺體零部件、油田鉆井鉆頭、輸油管外徑等直接測量讀數的一種量具。

本說明書適用于以上測量范圍，分度值為0.02mm的三點測徑規。

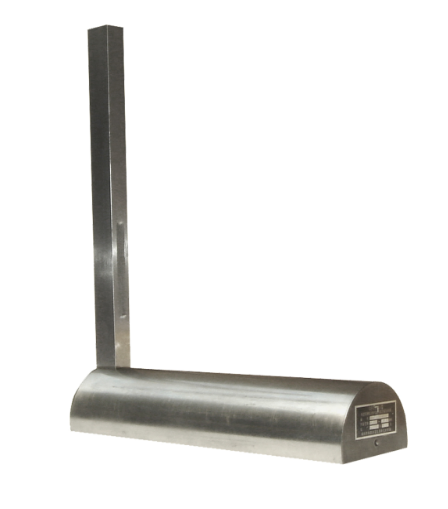

 二、產品照片

三、技術參數

指標  測量范圍  讀數值  示值誤差

80 mm-130 mm ±0.02

130 mm -230 mm ±0.02

230 mm-350 mm ±0.02

350 mm-480 mm ±0.02

480 mm-750 mm ±0.02

三點測徑規由優質碳素工具鋼T10A制成，執行GB/T1214-93 標準。

 四、使用方法

   根據被測外徑，適用適合規格的三點測徑規，將被圓缺件放置三點測徑規三個測量面內，使被測件完整圓形部分與測量面理想接觸，即可在測尺與游標尺上直接讀出圓徑尺寸。

五、產品組成:

包括尺身,在尺身上安裝有游標尺,在尺身的一端通過鉸鏈連接有第一測量尺,在游標尺上通過鉸鏈連接有第二測量尺,并且在鉸鏈連接第一測量尺與第二測量尺的部位設有限位塊,兩限位塊與尺身之間的夾角相同。

六、產品優點:

本實用新型的尺身、第一測量尺和第二測量尺之間均采用活動鉸鏈連接,可以方便收折為短小的便攜尺,非常實用。

 七、注意事項

  1、保持量具本體清潔無污，禁止與腐蝕性物體接觸，用后涂防銹油。

  2、使用中應輕拿輕放，不得有強力沖擊。

3、不要將卡尺放置在磁性物體上。發現持卡帶有磁性,應及時退磁后方可使用。
