從2011年下半年開始，我國低頻、高頻、超高頻、雙頻讀寫器，以及433MHz有源讀寫器新品層出不窮。同時，隨著技術的發展，國內超高頻電子標簽的價格正日趨親民，價格不再成為讀寫器發展的攔路虎。

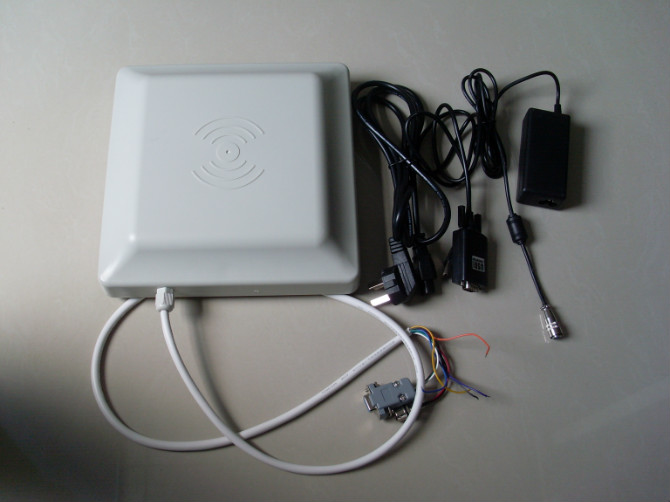

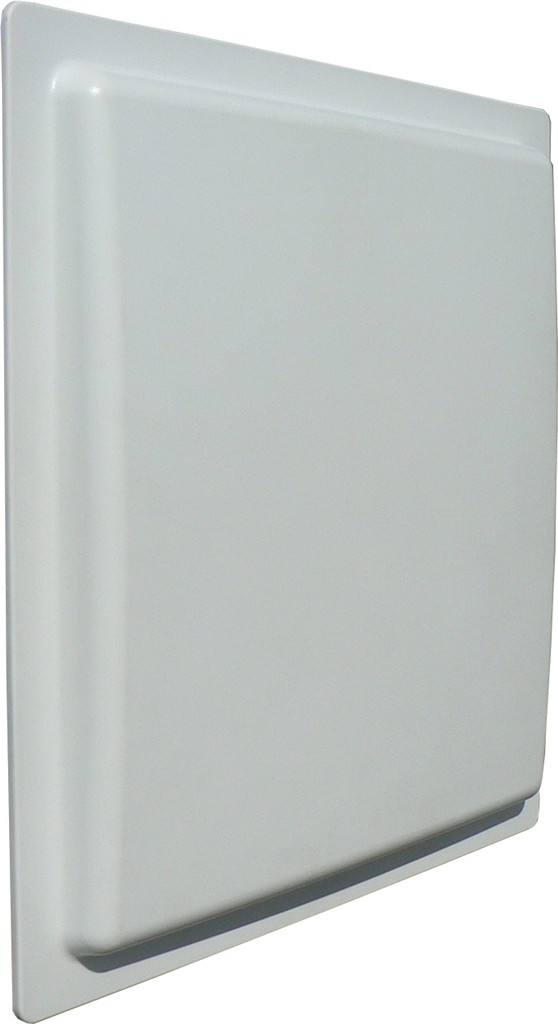

簡介
特點
l 完全自主知識產權設計；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B標準的電子標簽；
l 工作頻率902～928MHz(可以按不同國家或地區要求調整)
l 以廣譜跳頻(FHSS)或定頻發射方式工作；
l 輸出功率達至30dBm（可調）；
l 4個外接TNC天線接口；
l 支持主動方式、應答方式、掃描方式等多種工作模式；
l 低功耗設計，單＋9V電源供電；
l 支持RS232、RS485和TCPIP網絡等多種用戶接口；
l 內置蜂鳴器和指示燈；
l 高可靠設計，滿足嚴苛工作環境要求；
1．電源接口DC JACK
|
序號 |
符號 |
描述 |
|
Central |
PWR |
正9V電源 |
|
Outer |
GND |
地 |
2．通用輸入輸出接口GPIO （DB15 Female）
|
序號 |
符號 |
描述 |
|
1 |
Output1 |
通用輸出口1 |
|
2 |
Output2 |
通用輸出口2 |
|
3 |
Output3 |
通用輸出口3 |
|
4 |
Output4 |
通用輸出口4 |
|
5 |
Output5 |
通用輸出口5 |
|
6 |
Output6 |
通用輸出口6 |
|
7 |
Output7 |
通用輸出口7 |
|
8 |
Output8 |
通用輸出口8 |
|
9 |
TGIN |
觸發輸入端（內部通過10k電阻上拉到+5V） |
|
10 |
R+ |
RS485接口R+端 |
|
11 |
R- |
RS485接口R-端 |
|
12 |
GND |
信號地 |
|
13 |
NO |
內置繼電器常開端 |
|
14 |
NC |
內置繼電器常閉端 |
|
15 |
CM |
內置繼電器公共端 |
3．串行通訊接口RS232 （DB9 Male）
|
序號 |
符號 |
描述 |
|
1 |
nc |
Reserved |
|
2 |
TXD |
General Output2 |
|
3 |
RXD |
General Output3 |
|
4 |
nc |
Reserved |
|
5 |
GND |
信號地 |
|
6 |
nc |
Reserved |
|
7 |
nc |
Reserved |
|
8 |
nc |
Reserved |
|
9 |
nc |
Reserved |
4．TCPIP網絡接口RJ45
5．TNC天線接口 ANT1~ANT4
6．指示燈 LED1~LED7
|
序號 |
符號 |
描述 |
|
1 |
LED1 |
天線1工作指示 |
|
2 |
LED2 |
天線2工作指示 |
|
3 |
LED3 |
天線3工作指示 |
|
4 |
LED4 |
天線4工作指示 |
|
5 |
LED5 |
檢測到標簽指示 |
|
6 |
LED6 |
讀寫器工作指示 |
|
7 |
LED7 |
電源指示 |
電特性
l 極限參數
|
項目 |
符號 |
數值 |
單位 |
|
電源電壓 |
VCC |
16 |
V |
|
工作溫度 |
TOPR |
-10～+55 |
℃ |
|
貯藏溫度 |
TSTR |
-20～+75 |
℃ |
l 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
|
項目 |
符號 |
最小 |
典型 |
最大 |
單位 |
|
電源電壓 |
VCC |
8 |
9 |
12 |
V |
|
工作電流 |
IC |
|
600 |
1500 |
mA |
|
工作頻率 |
FREQ |
902 |
|
928 |
MHz |
|
尺寸 |
Size |
|
160x186x50 |
|
mm |
